Monokristallin

Monokristallin – Definition

Der Begriff „monokristallin“ setzt sich aus dem griechischen „monos“ für „einzeln“ oder „allein“ und „Kristall“ zusammen. Er bezeichnet einen Werkstoff oder eine Struktur, die aus einem einzigen Kristall besteht. Das Kristallgitter besitzt dabei über den gesamten betrachteten Bereich eine einheitliche kristallografische Orientierung. Im Gegensatz zu polykristallinen Werkstoffen besteht das Material somit nicht aus vielen unterschiedlich orientierten Kristallkörnern, weshalb die einheitliche Kristallstruktur weitgehend homogene Materialeigenschaften ermöglicht. Der Begriff wird insbesondere bei Solarzellen, Halbleitern und Metallen verwendet.

Monokristallin – Herstellung

Monokristalline Werkstoffe werden hergestellt, indem aus einer Schmelze oder Gasphase ein einzelner Kristall gezielt gezüchtet wird. Dabei entsteht eine möglichst einheitliche Kristallstruktur mit geringer Defektdichte. Je nach Material und Anwendungsbereich kommen unterschiedliche Verfahren zum Einsatz.

Czochralski-Verfahren

Beim Czochralski-Verfahren wird hochreines Silizium zunächst geschmolzen. Ein kleiner Einkristall, der sogenannte Keimkristall, wird in die Schmelze eingetaucht und langsam herausgezogen und gedreht. Dabei lagert sich geschmolzenes Silizium am Keimkristall an und bildet einen großen, zylindrischen Einkristall. Das Verfahren ist das dominierende Herstellungsverfahren für monokristalline Silizium-Ingots, aus denen anschließend Wafer für die Photovoltaik und Halbleiterindustrie gefertigt werden.

Zonenschmelzverfahren

Das Zonenschmelzverfahren arbeitet mit einer schmalen, lokal erzeugten Schmelzzone innerhalb eines Siliziumstabs. Die Schmelzzone wandert kontrolliert durch das Material und kann dabei Verunreinigungen aus dem Kristall entfernen. Ausgehend von einem Keimkristall erstarrt das Silizium hinter der Schmelzzone als Einkristall. Das Verfahren ermöglicht besonders reines Silizium, ist jedoch aufwendig und wird vor allem für anspruchsvolle Halbleiteranwendungen eingesetzt.

Bridgman-Verfahren

Beim Bridgman-Verfahren befindet sich das Ausgangsmaterial in einem Tiegel und wird zunächst vollständig geschmolzen. Anschließend wird es kontrolliert abgekühlt, sodass die Kristallisation an einem Keim beginnt und sich schrittweise durch das Material fortsetzt. Das Verfahren wird insbesondere bei Verbindungshalbleitern eingesetzt und spielt bei der Herstellung von monokristallinem Silizium für Solarzellen nur eine untergeordnete Rolle.

Herstellung monokristalliner Solarzellen

Für monokristalline Solarzellen wird zunächst ein Silizium-Einkristall, meist mithilfe des Czochralski-Verfahrens, hergestellt. Dieser wird anschließend in dünne Wafer gesägt und gereinigt. Durch eine Texturierung wird die Lichtreflexion reduziert. Anschließend erfolgen je nach Zelltechnologie Dotierung, Passivierung und Kontaktierung sowie die Beschichtung mit einer Antireflexionsschicht. Die fertigen Zellen werden zu Modulen verschaltet, laminiert und mit Rahmen sowie Anschlussdose versehen.

Eigenschaften und Werte monokristalliner Solarzellen

Die folgenden Angaben sind typische Bereiche. Die genauen Werte hängen von Hersteller, Zelltechnologie und Modulaufbau ab (Stand: September 2026).

Aussehen und Aufbau

• Material: hochreines Silizium aus einem einzigen, durchgehenden Kristall
• Farbe: schwarz bis sehr dunkel mit gleichmäßiger Oberfläche

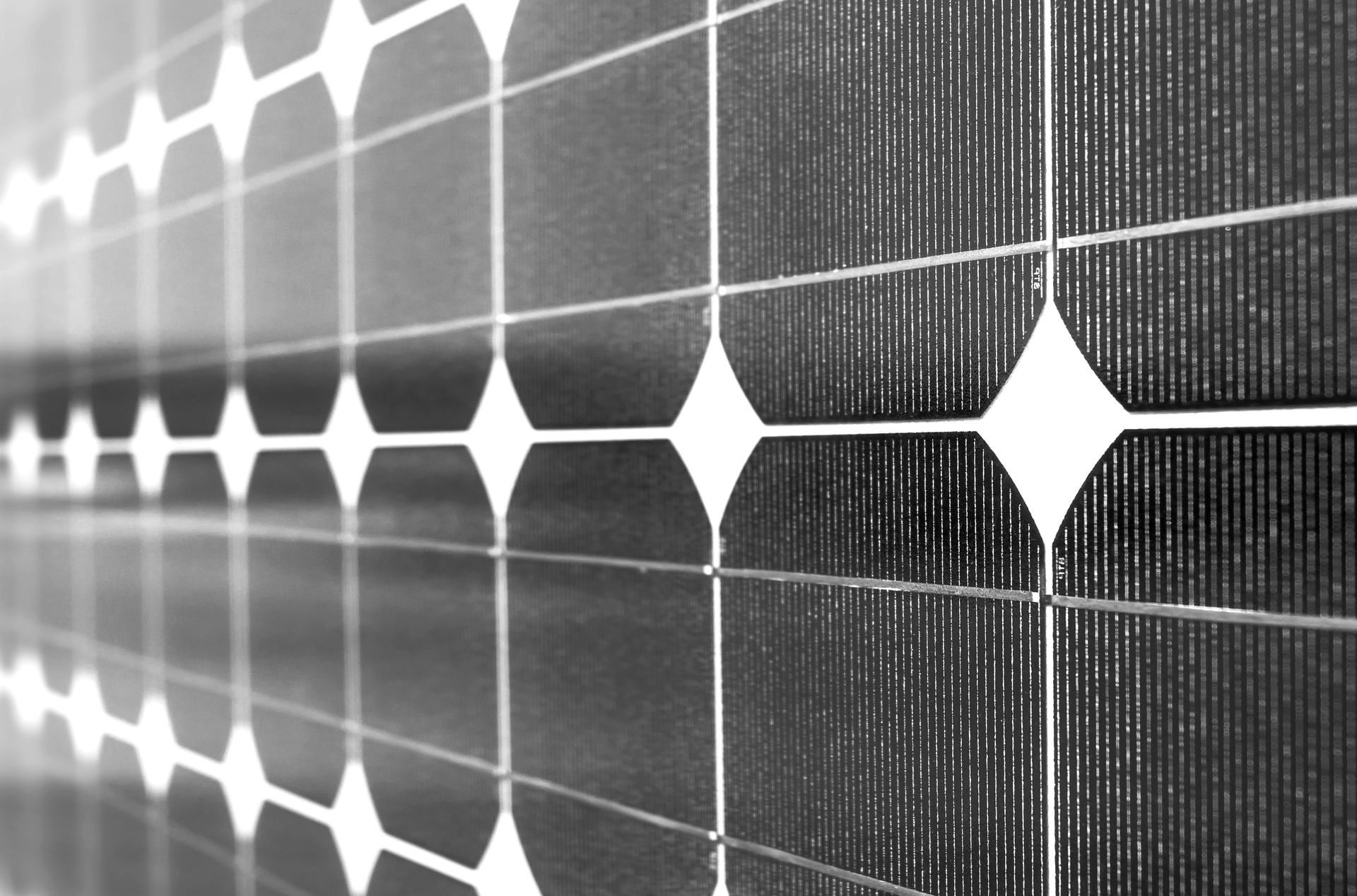

• Zellform: quadratisch oder rechteckig, teils mit leicht abgeschrägten Ecken

Wirkungsgrad und Leistung

• Modulwirkungsgrad: ca. 20-25 %, Rekordmodule erreichen über 26 %
• Leistungsdichte des Moduls: ca. 200-250 W/m²
• Leistung pro Modul: ca. 400 bis über 700 Wp, je nach Größe und Technologie
• Laborrekord: über 28 % Wirkungsgrad bei monokristallinen Siliziumzellen

Verhalten bei Hitze

• Leistungsverlust: ca. 0,24-0,40 % pro °C über 25 °C Zelltemperatur
• An heißen Sommertagen kann die Leistung dadurch rund 10-15 % unter der Nennleistung liegen.
• Moderne n-Typ-Technologien wie TOPCon und HJT weisen gegenüber älteren PERC-Modulen häufig günstigere Temperatureigenschaften auf.

Bifazialität

• Bifaziale Module nutzen zusätzlich Licht, das auf die Rückseite fällt.
• Bifazialitätsfaktor: je nach Technologie etwa 60-95 % der Vorderseitenleistung bei gleicher Einstrahlung
• Der tatsächliche Mehrertrag hängt unter anderem von Untergrund, Montagehöhe, Einstrahlungsbedingungen und Verschattung ab.
• Bifaziale Module können insbesondere bei aufgeständerten Anlagen auf Flachdächern oder Freiflächen mit hellem Untergrund eingesetzt werden.

Lebensdauer und Alterung

• Lebensdauer: häufig 30 Jahre und mehr
• Leistungsgarantie: meist 25-30 Jahre
• Degradation im ersten Jahr: ca. 1-2 %
• Degradation danach: ca. 0,3-0,55 % pro Jahr
• Moderne n-Typ-Technologien wie TOPCon und HJT weisen geringere Degradationsraten auf als ältere p-Typ-Technologien.

Zelltypen monokristalliner Solarzellen

Monokristalline Solarzellen werden je nach Zellaufbau und Herstellungsverfahren in verschiedene Zelltechnologien unterteilt. Sie unterscheiden sich insbesondere bei Wirkungsgrad, Temperaturverhalten, Degradation und Herstellungsaufwand.

PERC-Zellen

PERC steht für „Passivated Emitter and Rear Cell“. Eine zusätzliche Passivierungsschicht auf der Rückseite reduziert elektrische Verluste. Moderne PERC-Zellen erreichen etwa 22-24 % Zellwirkungsgrad, während entsprechende Module typischerweise rund 20-23 % erreichen. Die Technologie war lange Zeit ein Industriestandard und wird zunehmend durch modernere Zellarchitekturen, insbesondere n-Typ-Technologien, ersetzt.

TOPCon-Zellen

TOPCon steht für „Tunnel Oxide Passivated Contact“. Eine dünne Oxidschicht und ein passivierter Kontakt reduzieren Rekombinationsverluste. Moderne TOPCon-Zellen erreichen in der Serienfertigung etwa 24,5-26 %, während kommerzielle Module typischerweise etwa 22-24 % erreichen. TOPCon wird überwiegend mit n-dotiertem Silizium umgesetzt und ist eine führende Zelltechnologie der industriellen Photovoltaik.

HJT-Zellen

Heterojunction-Zellen kombinieren einen kristallinen Silizium-Wafer mit dünnen Schichten aus amorphem Silizium. Dadurch werden die Oberflächen sehr gut passiviert und elektrische Verluste reduziert. Moderne HJT-Zellen erreichen etwa 24-26 % Wirkungsgrad, entsprechende Module etwa 22-24 %. Die Technologie zeichnet sich zudem durch günstige Temperatureigenschaften und eine geringe Degradation aus.

IBC-Zellen

Bei IBC-Zellen („Interdigitated Back Contact“) befinden sich die elektrischen Kontakte vollständig auf der Rückseite. Dadurch wird die Vorderseite nicht durch Metallkontakte abgeschattet. Moderne IBC-Serienzellen erreichen Wirkungsgrade von über 26 %, während kommerzielle Module etwa 23-25 % erreichen können. Die rückseitige Kontaktierung ermöglicht eine besonders gleichmäßige Vorderseitenoptik.

Monokristalline Solarzellen – Vorteile

Monokristalline Solarzellen ermöglichen eine hohe Leistungsdichte bei vergleichsweise geringem Flächenbedarf. Ihre Eigenschaften sind insbesondere bei modernen Photovoltaikanlagen mit begrenzter verfügbarer Fläche relevant.

Hohe Flächeneffizienz

Durch den hohen Wirkungsgrad lässt sich auf einer begrenzten Dachfläche vergleichsweise viel Solarleistung installieren.

Lange Nutzungsdauer

Monokristalline Solarmodule sind für einen langjährigen Betrieb ausgelegt. Moderne Zelltechnologien weisen geringe Degradationsraten auf, sodass die Module auch nach vielen Betriebsjahren noch einen großen Teil ihrer ursprünglichen Leistung bereitstellen.

Gute Leistung moderner n-Typ-Technologien

Zelltechnologien wie TOPCon und HJT verbinden hohe Wirkungsgrade mit geringen Degradationsraten und günstigen Temperatureigenschaften. Dadurch eignen sie sich für Photovoltaikanlagen mit hoher Leistungsdichte.

Bifaziale Nutzung möglich

Je nach Zell- und Modulaufbau können monokristalline Solarzellen bifazial ausgeführt werden. Dabei kann zusätzlich Licht von der Rückseite des Moduls genutzt werden. Der mögliche Mehrertrag hängt von den Einstrahlungs- und Montagebedingungen ab.

Große Auswahl an Zelltechnologien

Monokristalline Solarzellen sind in unterschiedlichen Technologien wie PERC, TOPCon, HJT und IBC erhältlich. Dadurch stehen Lösungen mit unterschiedlichen Eigenschaften hinsichtlich Wirkungsgrad, Kosten, Optik und Temperaturverhalten zur Verfügung.

Monokristalline Solarzellen – Nachteile

Trotz ihrer hohen Leistungsfähigkeit haben monokristalline Solarzellen auch Nachteile. Einige betreffen die Herstellung, andere ergeben sich aus allgemeinen Eigenschaften kristalliner Silizium-Photovoltaik.

Aufwendige Herstellung

Die Herstellung des Silizium-Einkristalls, das Sägen der Wafer und die anschließende Zellfertigung erfordern technisch anspruchsvolle Produktionsprozesse. Dadurch ist die Herstellung ressourcenintensiv.

Energieaufwand bei der Produktion

Für die Gewinnung und Reinigung des Siliziums sowie für die Herstellung der Einkristalle werden erhebliche Mengen Energie benötigt. Fortschritte bei der Produktion und beim Materialeinsatz haben den Energiebedarf pro erzeugtem Watt jedoch deutlich reduziert.

Materialverluste bei der Waferherstellung

Beim Sägen eines Einkristalls zu dünnen Wafern entstehen Materialverluste durch den Sägeschnitt. Moderne Fertigungsverfahren reduzieren diese Verluste, vollständig vermeiden lassen sie sich jedoch nicht.

Leistungsabfall bei hohen Temperaturen

Wie andere kristalline Siliziumzellen verlieren auch monokristalline Solarzellen bei steigenden Temperaturen an Leistung.

Empfindlichkeit gegenüber Verschattung

Teilverschattung kann den Energieertrag eines Solarmoduls deutlich verringern. Eine geeignete Ausrichtung, Stringplanung, Bypass-Dioden und gegebenenfalls Leistungsoptimierer können die Auswirkungen begrenzen.

Abhängigkeit von Rohstoffen

Für die Herstellung werden neben hochreinem Silizium weitere Materialien wie Silber, Aluminium, Glas und Polymere benötigt. Preis und Verfügbarkeit dieser Rohstoffe können die Herstellungskosten beeinflussen.

Verschmutzungen können den Ertrag reduzieren

Staub, Pollen, Vogelkot und andere Ablagerungen können die Lichtaufnahme der Module verringern. Auf dunklen Moduloberflächen sind Verschmutzungen zudem häufig deutlich sichtbar.

Anwendungsbereiche monokristalliner Solarmodule

Monokristalline Solarmodule werden in privaten, gewerblichen und industriellen Photovoltaikanlagen eingesetzt. Aufgrund ihrer hohen Leistungsdichte sind sie insbesondere dort relevant, wo die verfügbare Fläche begrenzt ist. Bifaziale Ausführungen werden unter anderem bei Freiflächenanlagen und aufgeständerten Flachdachanlagen eingesetzt.

Entwicklung monokristalliner Solartechnik

Die Entwicklung monokristalliner Solarzellen geht zunehmend zu n-Typ-Technologien wie TOPCon, HJT und modernen Rückkontaktzellen. Gleichzeitig steigen Wirkungsgrad und Leistungsdichte, während der Siliziumverbrauch pro Watt und die Degradation weiter reduziert werden. TOPCon hat PERC als führende Zellarchitektur in der industriellen Photovoltaik abgelöst. Parallel werden Rückkontaktzellen und Silizium-Perowskit-Tandemzellen weiterentwickelt.
